[Soft - Windows 2003] Configuración del servidor DHCP en un dominio

La configuración del servidor DHCP de Windows Server 2003 para su uso dentro de una red con un dominio creado es muy sencilla.

Vamos a usar los siguientes datos como ejemplo:

Nombre del servidor: SERVIDOR
Nombre del dominio: dominio.local
Dirección IP del servidor: 192.168.0.10
Puerta de enlace: 192.168.0.1
Servidor DNS (servidor): 192.168.0.10
Nombre de ámbito: Red oficina
Ámbito de direcciones: 192.168.0.50 - 192.168.0.75

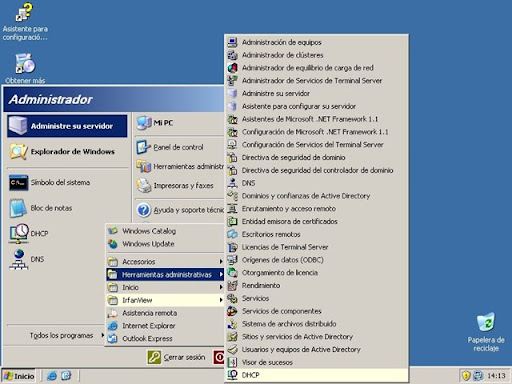

Primero comprobaremos si tenemos instalado el servidor DHCP. Vamos a Inicio->Herramientas administrativas y debe aparecer DHCP.

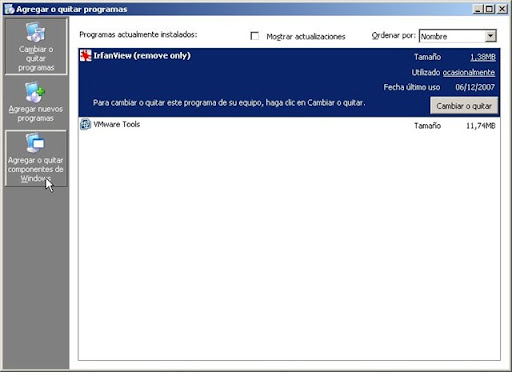

Si no nos aparece DHCP puede que no esté instalado, podemos instalarlo desde Inicio->Panel de control->Agregar o quitar programas y luego hacer clic en Agregar o quitar componentes de Windows en la parte izquierda.

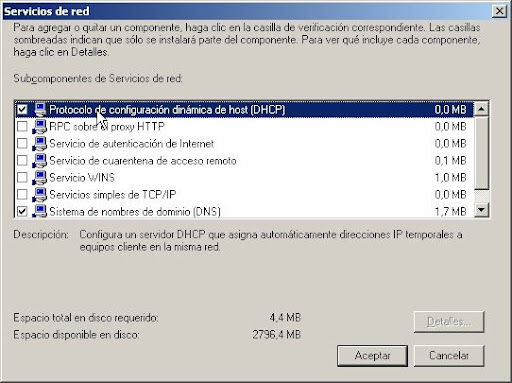

Luego hacer clic en Servicios de red y marcar Protocolo de configuración dinámica de host (DHCP). Pulsamos el botón Aceptar para que se realice la instalación.

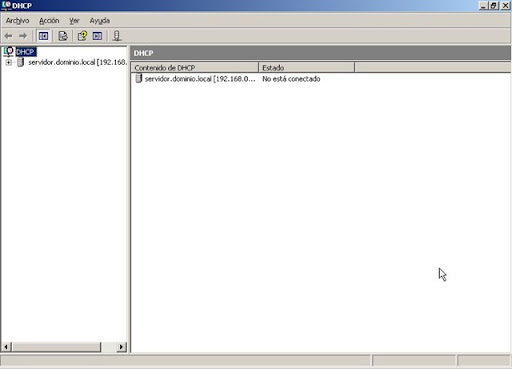

Teniendo instalado el servidor DHCP, lo abrimos. Nos aparecerá la siguiente ventana:

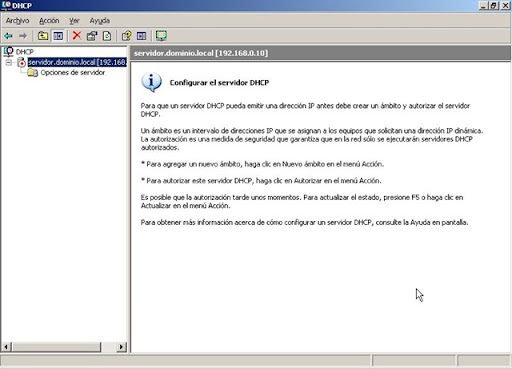

Damos clic sobre el nombre del servidor y nos aparece la siguiente pantalla:

Podemos ver que justo el icono que va delante del nombre del servidor, tiene una flecha roja apuntando hacia abajo, eso significa que el servidor no está autorizado para funcionar, por tanto, debemos autorizar el servidor DHCP antes de usarlo. Abrimos el menú Acción y hacemos clic en Autorizar.

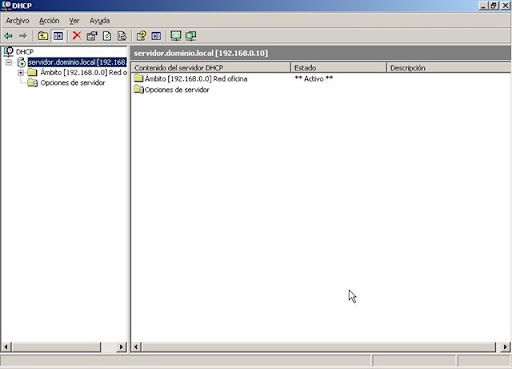

Si se ha autorizado correctamente, cambiará la flecha de color rojo a color verde apuntando hacia arriba tal y como se ve en la siguiente captura:

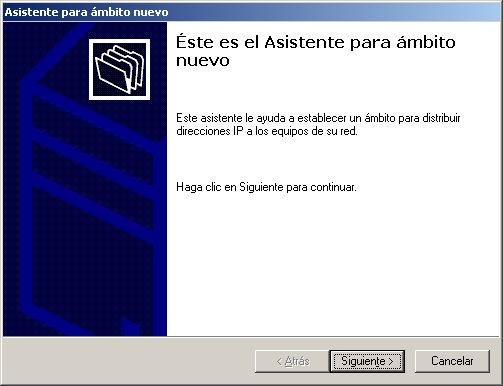

Vamos a crear un nuevo ámbito o rango de direcciones IP que se van a asignar a los dispositivos de red que estén conectados en la misma red y la soliciten. Podemos tener varios ámbitos en la misma red. Hacemos clic en el menú Acción y luego en Ámbito nuevo... Nos aparecerá el Asistente para ámbito nuevo:

Pulsamos el botón Siguiente y aparecerá la siguiente ventana:

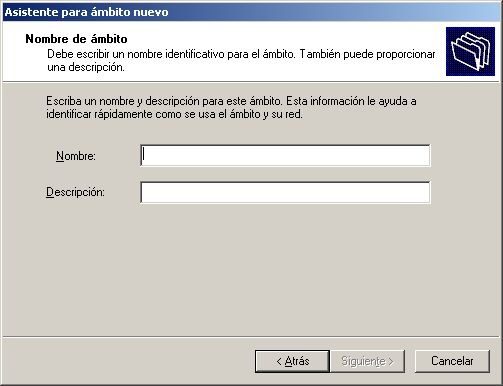

Debemos escribir un nombre para el ámbito en el campo Nombre. Voy a utilizar Red oficina. Pulsamos el botón Siguiente y aparecerá la siguiente ventana:

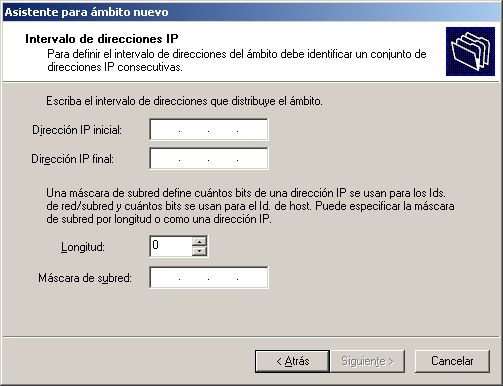

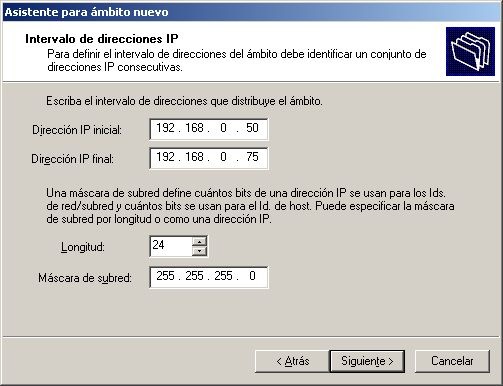

Se nos pide la primera y última dirección IP del intervalo de direcciones IP que suministrará el servidor DHCP. Escribimos la dirección 192.168.0.50 en Dirección IP inicial y 192.168.0.75 en Dirección IP final. Los valores de Longitud y Máscara de subred aparecerán de forma automática. La configuración nos quedará como se puede apreciar en la siguiente imagen:

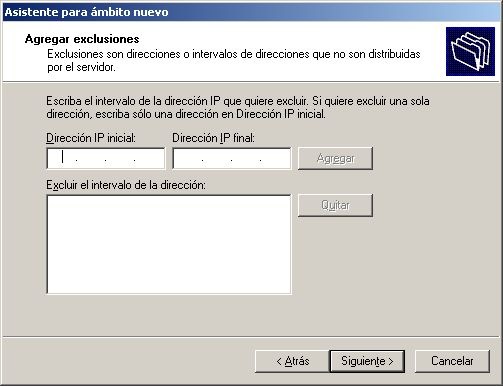

Pulsamos el botón Siguiente y aparecerá la siguiente ventana donde podemos excluir direcciones IP o rangos de direcciones IP dentro del ámbito que estamos creando, esto es, direcciones IP que no se asignarán porque puedan estar usándose por dispositivos que no queremos que funcionen por DHCP.

En nuestro caso no vamos a realizar ninguna exclusión.

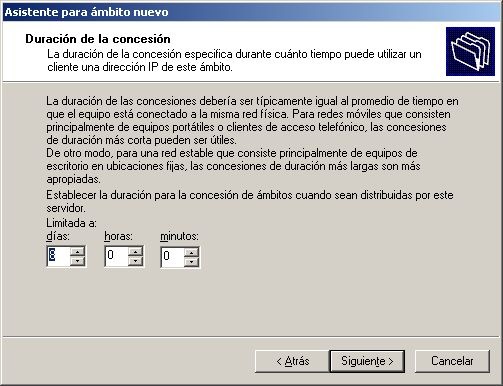

Pulsamos el botón Siguiente y nos aparece esta ventana:

Aquí podemos determinar cuánto tiempo podrá ser usada una misma dirección IP por una tarjeta de red a la que le haya sido asignada.

Nos vale la configuración predeterminada. Pulsamos el botón Siguiente y nos aparece la siguiente ventana:

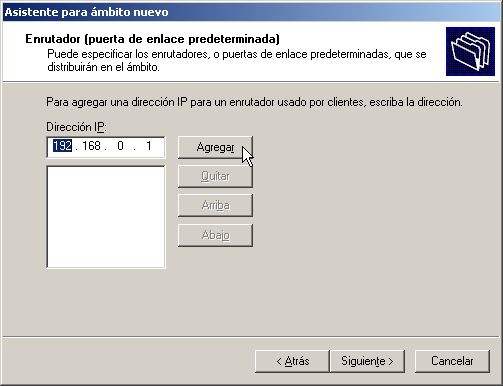

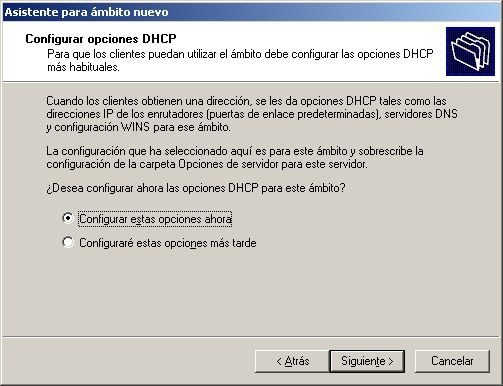

En esta pantalla se nos permite configurar las opciones adicionales como puerta de enlace o servidor DNS que se asignarán junto a la dirección IP. Marcamos Configurar estas opciones ahora y pulsamos el botón Siguiente. Nos aparece la siguiente ventana, donde introducimos la dirección IP de la puerta de enlace y pulsamos el botón Agregar para que aparezca en la lista.

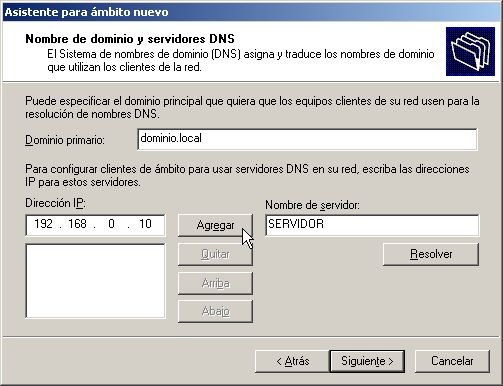

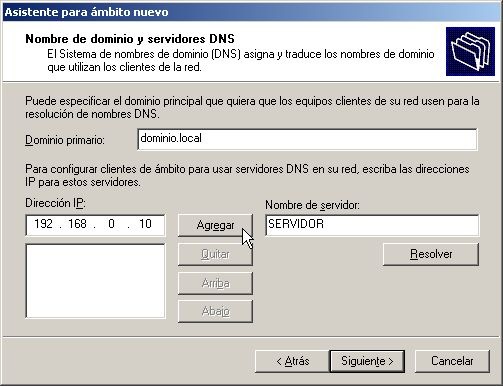

Pulsamos el botón Siguiente y aparece la ventana siguiente. Introducimos los valores que nos piden. Importante darle al botón Agregar cuando introduzcamos la dirección IP del servidor DNS.
